产品概述

自动充磁与检测一体化系统是一款全自动多极充磁及检测一体化设备。该设备将产品的充磁与磁通检测结合一体,其中包括多极充磁夹具单元、磁通检测单元、冷却系统单元、自动充磁与检测工作台及控制等系统集成。使客户产品大批量自动化生产,降低了人力成本,提高生产效率,减轻劳动强度。并能对生产的数量、测试结果进行统计分析和数据管理。

功能特点

采用7寸工业触摸屏,实现人机交互;

采用西门子PLC控制器,实现对伺服电机系统的高精度控制;

平面多极充磁,生产速度快(7.2秒/双路),无磁区间距<0.5mm;

根据磁通检测数据,设备自动完成产品的分选,并记录所有检测数据;

上位机软件具有重复性计算和GRR计算功能;

产品磁通检测的数据可导出到Excel中,方便客户查看和分析。

机械结构

专用磁通量测仪自动分选充磁合格与不合格物料
专用磁通量测仪自动分选充磁合格与不合格物料

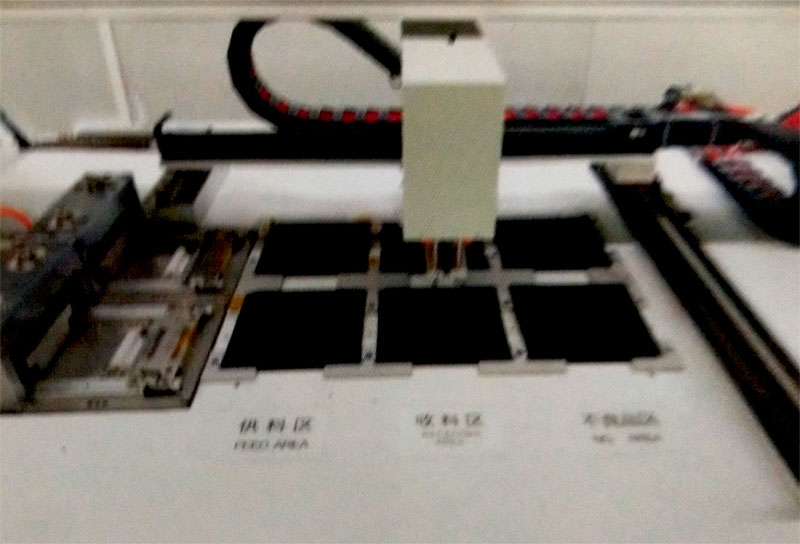

真空吸嘴运送专用气动轴
真空吸嘴运送,避免伤害物料专用气动轴
1604035939915804.jpg触控面板实时记录生产数据,可随意切换多种功能模式
专用6极充磁夹具(可定制)触控面板实时记录生产数据,可随意切换多种功能模式

系统框架


自动充磁与检测一体化系统框架图
